ボーイング 787 ドリームライナーの印象的な主翼フレックスの背後にある物語

航空の世界はエンジニアリングの驚異に満ちており、ボーイング 787 ドリームライナーの翼のフレックスほど人々を魅了するイノベーションはほとんどありません。ドリームライナーの象徴的な翼は、見た目が美しいだけでなく、技術的にも進歩しており、効率の向上と比類のないパフォーマンスを実現するように設計されています。

この記事では、このエンジニアリングの偉業の背後にあるストーリーを探り、翼のフレックスとは何か、ボーイングがそれを優先する理由、そしてドリームライナーのユニークな翼設計の背後にある最先端の技術を掘り下げます。

ウィングフレックスとは何ですか？

翼のフレックスとは、飛行中に航空機の翼が曲がったり曲がったりする能力を指します。によると航空ファイル、この特性は、翼が空気力学的な力を吸収して再分配できるようにするため、現代の飛行機にとって不可欠です。硬い翼は安定性にとっては理想的であるように見えますが、乱気流や高速飛行のストレスに対処するのが難しく、構造的損傷につながる可能性があります。

写真: エア・カナダ

翼の曲がりは、翼の構造に使用される材料と採用される工学設計により発生します。翼が上向きに曲がると、離陸、着陸、乱気流中に発生する力が分散され、航空機の構造への負担が軽減されます。

民間航空において、翼のフレックスは構造要件であるだけでなく、航空機の性能を最適化する方法でもあります。たわむ翼は抗力を低減し、燃料効率を改善し、全体的な空気力学を向上させることができるため、長距離航空機には不可欠なものとなっています。

なぜボーイング機には翼がたわむのですか?

ボーイングは長い間、航空機設計において翼の柔軟性を優先しており、この機能を利用して飛行性能、安全性、運用効率を向上させてきました。によるとエアロピープ、ここがメーカーの翼の設計哲学がエアバスのそれと異なるところです。ボーイングにとって、翼のフレックスは現代の航空における複数の課題に対処する重要なエンジニアリング ソリューションです。

写真：ピーター・クロッカシャッターストック

改善された空気力学

翼に柔軟性を持たせて設計する主な理由の 1 つは、空気力学を強化することです。翼のフレックスにより、翼は飛行中のさまざまな気流条件に適応できます。乱流や抗力を引き起こす可能性のある硬い翼とは異なり、柔軟な翼は動的に調整するため、抗力が軽減され、よりスムーズな空気の流れが可能になります。

この空力学的利点は、燃費の向上に直接つながります。抗力を最小限に抑えることで、柔軟な翼は速度と高度を維持するために必要なエンジン出力が少なくなり、燃料消費量が削減されます。これは、運航コストの最適化を目指す航空会社にとって重要な考慮事項です。によると太陽巡航中、翼の後縁は自動的に上下に調整され、翼のキャンバーが継続的に最適化されます。

強化された乱流管理

空の旅では乱気流は避けられませんが、翼のフレックスは乱気流を効果的に管理するのに役立ちます。乱気流中、航空機に作用する空気力学的な力は強力になる可能性があり、硬い翼はこれらの力を直接胴体に伝え、構造への応力を増大させ、乗客に不快感を与えます。

一方、柔軟な翼は衝撃吸収材として機能します。航空ファイル。それらは曲がって乱気流によって生成されるエネルギーの多くを吸収し、キャビン内で感じる衝撃を軽減します。これにより、乗客の快適性が向上するだけでなく、航空機の構造コンポーネントが経年による過度の磨耗から保護されます。

構造上の寿命

航空機は、離陸、巡航、着陸、乱気流など、飛行のあらゆる段階で大きな力にさらされます。翼が硬い場合、時間の経過とともに繰り返される応力により疲労亀裂やその他の構造上の問題が発生する可能性があります。翼のフレックスによりこれらの応力が再分散され、局所的な歪みが防止され、航空機の全体的な寿命が延びます。

これは、長時間の運航向けに設計され、頻繁な長時間飛行の過酷さに耐える必要があるボーイング 787 のような長距離航空機にとって特に重要です。ボーイングは翼のフレックスを組み込むことで、航空機の運用寿命全体にわたって構造的完全性を維持できるようにし、航空会社のメンテナンスコストを削減します。

先端素材による軽量化

従来の航空機の翼はアルミニウムで作られており、強度はありますが比較的重く、屈曲する能力も限られています。ボーイングが翼のフレックスに重点を置いたのは、炭素繊維強化ポリマー (CFRP) などの先端素材の採用と同時に行われました。これらの複合材料はアルミニウムよりも軽くて柔軟性があり、強度を維持しながら翼の柔軟性を高めることができます。

CFRP で作られた柔軟な翼の軽量化は、航空機の設計に連鎖的な効果をもたらします。航空機が軽量であれば、必要な燃料は少なくなり、温室効果ガスの排出も少なくなり、より多くのペイロードを搭載できます。これらすべての要素は、経済性と環境パフォーマンスの両方にとって重要です。

美的魅力とマーケティング上の魅力

翼のフレックスの技術的な利点は最も重要ですが、その視覚的な魅力も言及する価値があります。飛行中の柔軟な翼の上向きの曲線は印象的で象徴的であり、乗客や航空愛好家の注目を集めます。ボーイング社のマーケティング活動では、この機能を時折強調し、先進的なエンジニアリングと現代性の象徴として位置づけてきました。

写真：カミルペトラン |シャッターストック

業界のトレンドとの整合性

航空業界は、環境負荷を削減するというプレッシャーにさらされています。柔軟な翼は航空機の燃料効率を高め、持続可能なものにすることでこの目標に貢献します。ボーイング社が主翼のフレックスを重視することは、より環境に優しい航空を目指す世界的な傾向と一致しており、規制当局と乗客の両方の要求に応えています。

写真：danielou_shots |シャッターストック

さらに、航空会社は運航コストが低く、性能が高い航空機をますます優先するようになっています。ボーイングは翼のフレックスを設計に組み込むことでこれらの要求を満たし、自社の航空機を世界中の航空会社にとって非常に魅力的なものにしています。

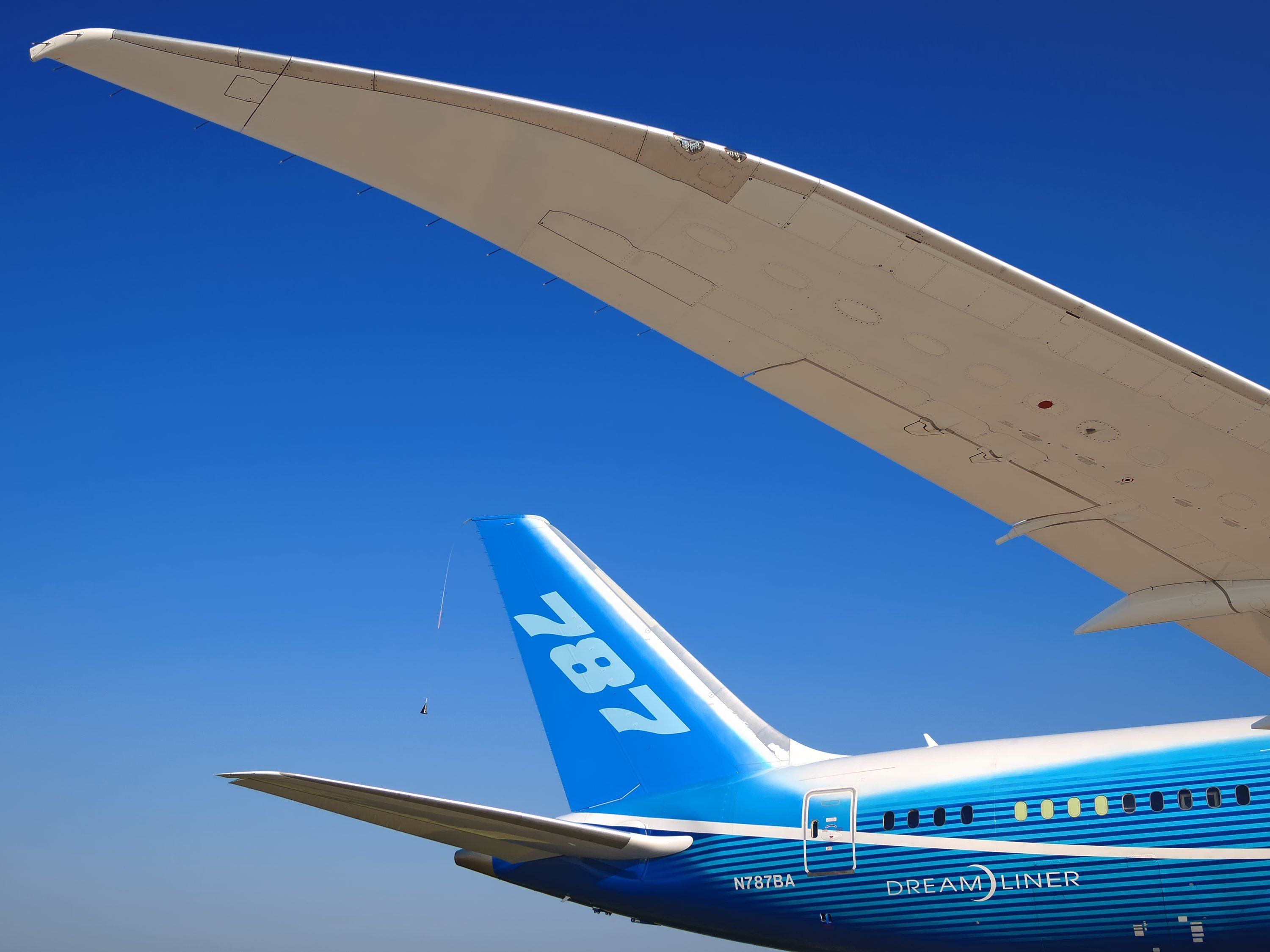

ボーイング 787 ドリームライナーの翼のフレックスは、その最も特徴的な特徴の 1 つとして際立っています。この飛行機の翼は、飛行中に最大 25 フィート (7.6 メートル) 上方に曲がるように設計されており、最先端のエンジニアリングを示す驚くべき光景です。

さらに読む:クライストチャーチ空港、中国南方のボーイング787ドリームライナーを夏に帰還を歓迎

ドリームライナーの翼のデザインは、航空工学の変化を表しています。従来のアルミニウム翼とは異なり、787 の翼は先進的な炭素繊維強化ポリマー (CFRP) 複合材料で作られています。この素材は金属よりも軽く、強く、柔軟性があり、構造の完全性を損なうことなく翼が驚異的な柔軟性を実現することができます。

さらに、翼はレイクチップで設計されており、主な抗力源である翼端渦を低減することで空力性能を向上させる機能です。テーパー形状とより大きなアスペクト比 (幅に対する翼の長さ) を組み合わせることで、787 の翼は効率と安定性が最適化されています。

ドリームライナーの翼は、材料、設計、建設技術の組み合わせによって柔軟性を実現しています。

• 複合材料: 翼に使用されている炭素繊維複合材料は軽量で、強度重量比が高いため、耐久性を損なうことなく屈曲することができます。
• 空力設計: 翼は、飛行のさまざまな段階で翼に作用する空力に反応して、徐々に曲がるように設計されています。
• 荷重の再配分: 翼の桁とリブは、曲げによる応力を均等に分散し、局所的な応力点が発生するのを防ぐように設計されています。

写真: vaalaa |シャッターストック

上で説明したように、翼のフレックスはボーイング 787 ドリームライナーに次のような多くの利点をもたらします。

• 燃料効率の向上: 柔軟な翼により空気抵抗が低減され、燃料消費量が削減され、787 はこのクラスで最も燃料効率の高い航空機の 1 つとなっています。
• 改善された乱気流処理: 翼は乱気流からの衝撃を吸収し、乗客によりスムーズな飛行体験を提供し、航空機の摩耗を軽減します。
• 航続距離の延長: 787 は空力効率が高く、超長距離ルートをカバーし、より少ない停留所で遠くの目的地を結びます。
• 持続可能性: 燃料の節約は二酸化炭素排出量の削減につながり、より環境に優しい運航を求める航空業界の取り組みと一致しています。

ボーイング 787 ドリームライナーのその他の印象的な特徴

翼のフレックスが際立った特徴であることは間違いありませんが、ボーイング 787 ドリームライナーは、それを革命的な航空機たらしめている他のエンジニアリングの驚異を誇っています。

写真: ミン・K・トラン |シャッターストック

先端材料

787 は、主に複合材料で作られた胴体を特徴とする最初の民間航空機です。この革新により、アルミニウムベースの設計と比較して航空機の重量が 20% 削減され、燃料効率と航続距離が大幅に向上しました。

機内の気圧と湿度が高い

ドリームライナーの複合胴体は、従来の航空機の海抜 8,000 フィートと比較して、海抜 6,000 フィートに相当するより高い機内圧力を可能にします。これにより、機内の湿度が向上し、乗客の疲労が軽減され、長時間のフライトでの快適性が向上します。

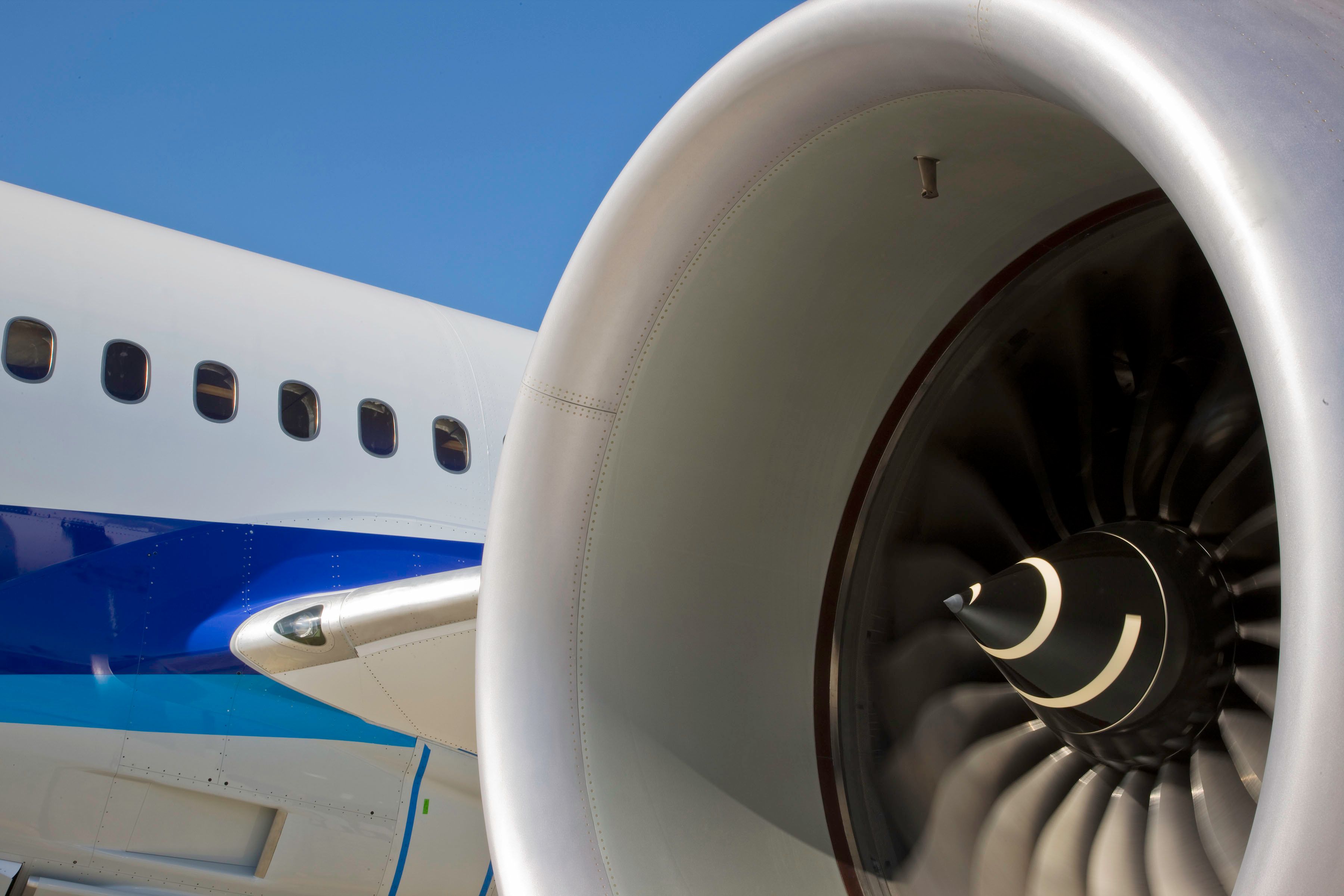

効率的なエンジン

ロールスロイス トレント 1000 またはゼネラル エレクトリック GEnx エンジンを搭載した 787 は、優れた燃料効率とより静かな運転を実現します。これらのエンジンは航空機の空気力学を補完するように設計されており、運用コストをさらに削減します。

写真: ボーイング

高度な翼技術

787 の翼には、その柔軟性に加えて、揚力を最適化し抗力を減らすために飛行中に継続的に調整されるフラップとスポイラーが備えられています。これらの動的調整は、航空機の燃料効率と安定性に貢献します。

ボーイング 787 ドリームライナーの革新的なエンジニアリング

ボーイング 787 ドリームライナーの印象的な翼のフレックスは、現代の航空を定義する革新性と創意工夫の証です。ボーイングは、先進的な素材、最先端のデザイン、革新的なエンジニアリングを組み込むことで、効率的で持続可能なだけでなく、長距離空の旅を再定義できる航空機を生み出しました。

写真: ボーイング

航空機の設計に翼のフレックスを組み込むというボーイングの決定は、エンジニアリングの革新、運用効率、乗客の快適性の組み合わせに根ざしています。柔軟な翼により、抗力が低減され、燃料効率が向上し、乱流に効果的に対処し、構造の寿命が延びると同時に、カーボンファイバーなどの軽量素材の使用が可能になります。その結果、性能、安全性、持続可能性に優れた航空機群が誕生し、現代の航空工学のリーダーとしてのボーイングの評判を確固たるものにしました。
